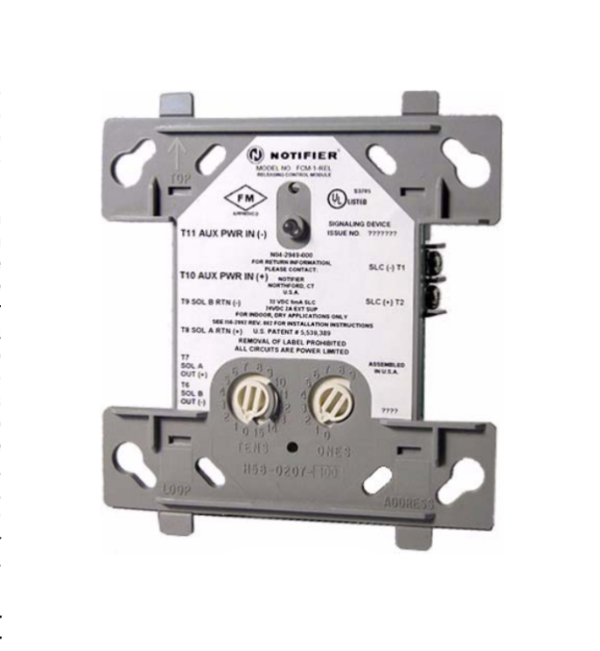

O Módulo de Controle de Liberação FCM-1-REL utiliza um
protocolo de redundância; o módulo deve ser armado com
2 sinais para ativar. Ele entrará então em uma janela de
3 segundos enquanto aguarda 2 sinais de confirmação. Se
nenhuma confirmação for recebida, o módulo irá reinicializar
automaticamente. Ele também supervisiona a fiação para a
carga conectada e faz relatório do status para o painel como
NORMAL, ABERTO ou CURTO CIRCUITO. O módulo pos-
sui 2 pares de pontos de terminação de saída disponíveis
para fiação resistente a erros e um indicador LED controlado
pelo painel. O módulo pode ser conectado a uma solenoide
24VDC ou a até duas solenoides 12VDC. Para garantir a
operação correta, este módulo deve ser conectado apenas a
paineis de controle de sistema Notifier compatíveis (lista dis-
ponibilizada pela Notifier). Além disso, consulte o Docu-
mento de Compatibilidade de Dispositivos PN 15378 da
Notifier para obter a lista de solenoides compatíveis.
Obs.: O FCM-1-REL é necessário para todas as novas aplica-
ções de liberação em modo FlashScan com paineis NFS2-
3030 (versão 14.0 ou posterior), NFS2-640 (versão 12.0 ou
posterior) e NFS-320(E)(C) (versão 12.0 ou posterior). Usa
FCM-1 para aplicações de liberação em NFS-640, NFS-3030, e
todos os paineis de modo CLIP.
CARACTERÍSTICAS E FUNÇÕES
• Protocolo de redundância para mais proteção
• Compatível com Classe A e Classe B
• Monitoramento de voltagem de fornecimento externo
• Pode fornecer energia para uma solenoide de 24V ou duas
de 12V
• Parafusos SEMS para instalação elétrica facilitada
• LED de status controlado no painel
• Avisos analógicos
• Chaves giratórias de endereço
• Baixa corrente de espera
• Encaixa-se em caixa de distribuição elétrica padrão de
4 polegadas
• Operação FlashScan
ESPECIFICAÇÕES
ESPECIFICAÇÕES GERAIS
• Especificações: 15 a 32 VDC
• Impedância de circuito de linha de comunicação:
Máx. 40 Ohm
• Variação de temperatura:14°F a 140°F (-10° a 60°C)
• Umidade relativa: 10% a 95% sem condensação
• Peso da remessa: 5,5 oz (156 g)
• Dimensões: 4,275 pol. de profundidade × 4,675 pol. de
altura × 1,400 pol. de diâmetro
SLC
• Corrente média de operação: Máx. 700 μA a 24 VDC
(um aviso a cada 5 segundos com LED ativado)
• Corrente máxima da ativação: 9,0 mA (LED ligado)
FORNECIMENTO EXTERNO
• Voltagem de operação normal: 24 VDC Nominal
• Perda máxima de linha: 2,3 VDC (perda total permitida
do fornecimento de energia para o módulo e do módulo
para a solenoide)
• Voltagem mínima de operação para ativar a sole-
noide: 18 VDC (na solenoide)
• Corrente de espera: 6,4 mA
• Corrente de ativação: 10 mA
SOLENOIDE
• Voltagem de laço de supervisão: 3,3 V
• Corrente de laço de supervisão (Normal): 30 mA
• Corrente máxima da ativação: 2 A
